在网络开发与调试中，我们通常使用 Wireshark 进行抓包分析。Wireshark 本身提供了大量常用协议的解析器，方便我们对抓包内容进行详细分析，比如 http、tcp、udp 等数据包，我们都可以通过 Wireshark 直观的查看相关协议头、payload 等信息。在游戏项目中，我们经常使用自定义的前后台通信协议，这部分内容 Wireshark 就无法直接解析展示，分析起来比较麻烦。为了提高私有协议的问题分析效率，我们尝试使用 Wireshark 提供的插件扩展的方式，实现私有协议解析器。

实现私有协议解析插件的核心即为编写对应的协议 Dissector。解析器（Dissector）是 Wireshark 的 “翻译官”，负责将捕获的二进制数据包转换为人类可读的协议字段（如协议头、载荷内容）。Wireshark 支持两种方式实现私有协议解析插件：

  • Lua 脚本插件：轻量化、无需编译、开发速度快，适合简单协议或快速验证场景。
  • C++ 原生插件：性能强、支持复杂协议，但需配置编译环境，适合对效率要求高的场景。

Lua 解析器插件

Lua 是 Wireshark 内置的脚本语言，无需编译，直接编写脚本即可实现解析功能，适合一些简单协议的快速开发。

解析器开发

官方文档提供了 Lua API 实现解析器的相关说明，我们可以根据其官网文档 Chapter 11. Wireshark’s Lua API Reference Manual 章节内容，实现私有协议解析器的开发。

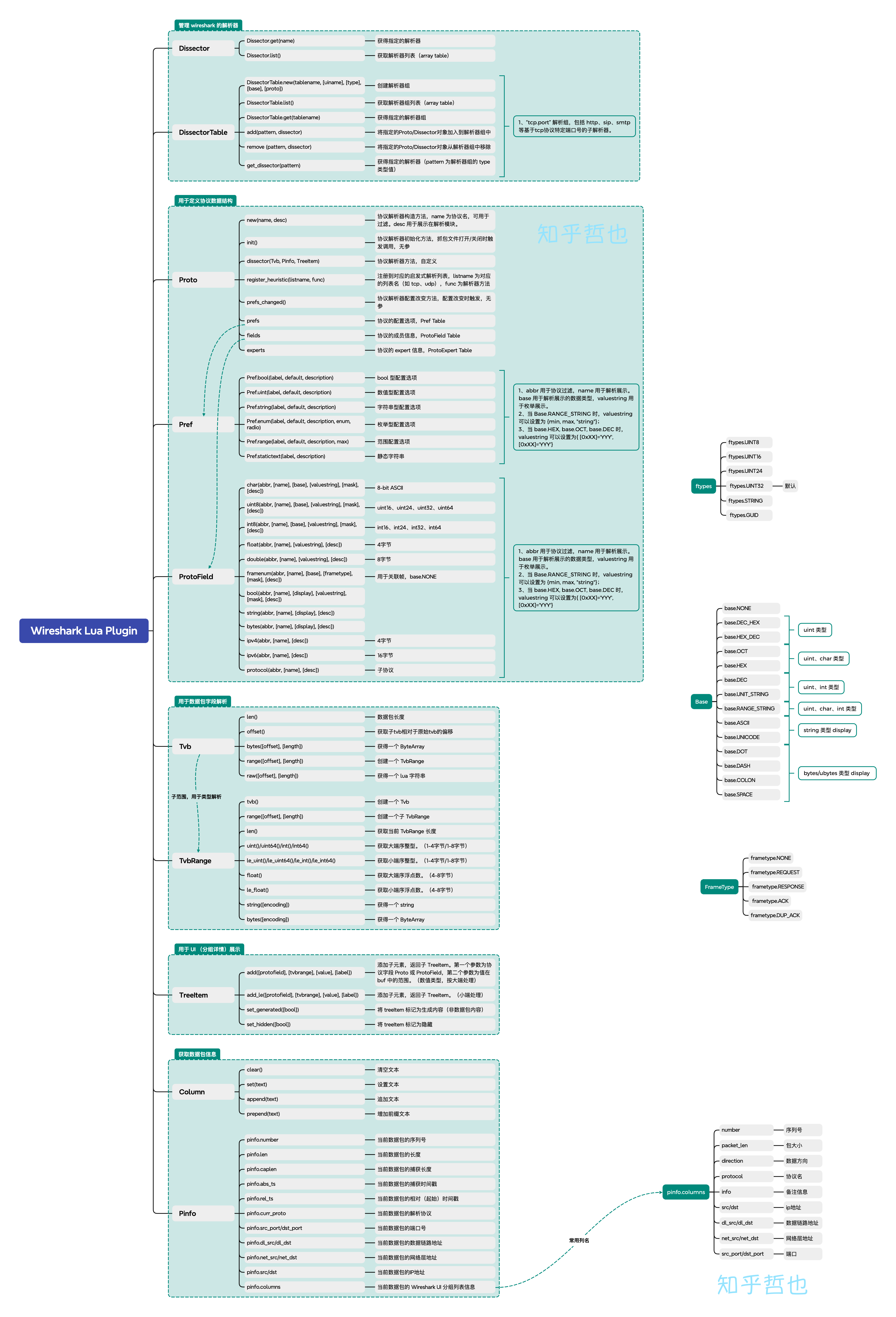

核心 API

Wireshark Lua API

创建协议对象

首先，需要创建一个协议对象，协议名称、描述等信息会用于在 wireshark 的界面展示或过滤器筛选。

1
2
3
-- 语法：Proto("协议名称", "协议描述")，
-- 协议名称用于过滤，例如在 Wireshark 过滤栏输入 uap
local myapp_proto = Proto("UAP","GCloud.UAP")

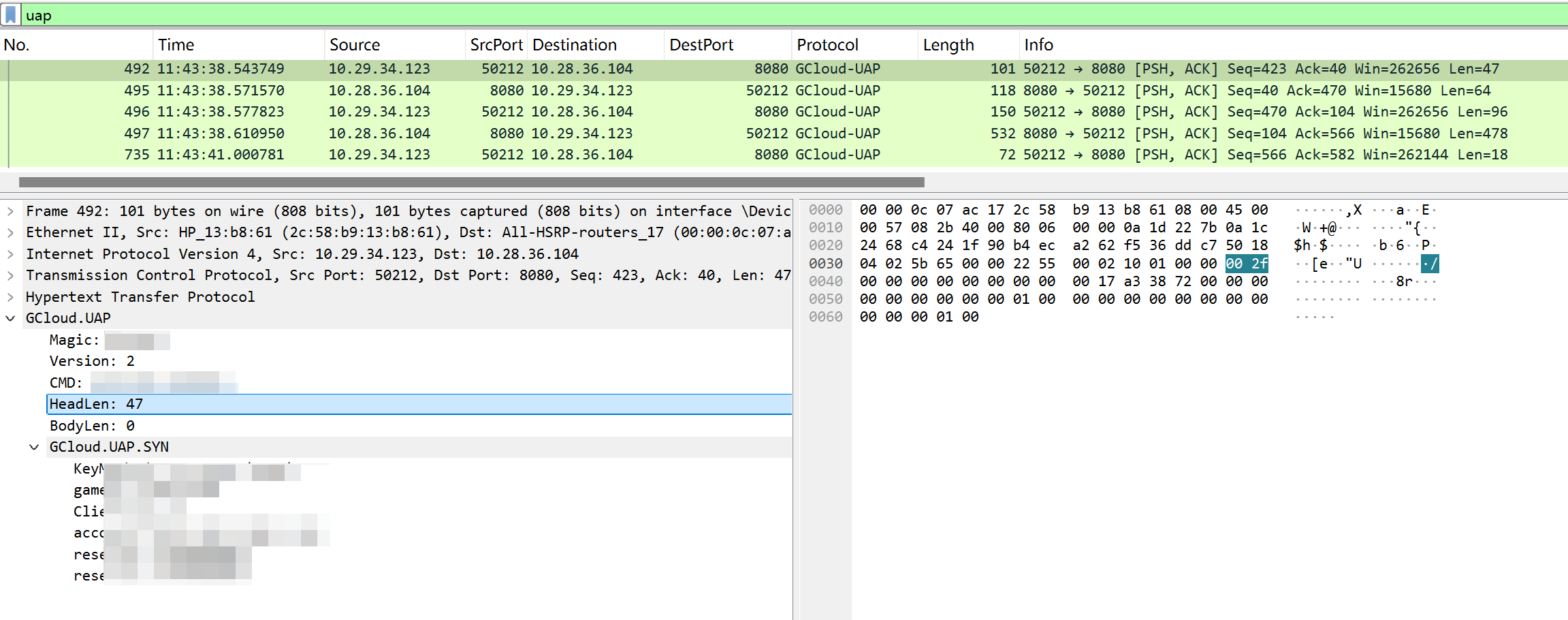

capture-uap

定义协议字段 (ProtoField)

接着需要定义协议中每个字段的元数据，如名称、数据类型、显示格式等。这些字段将在 Wireshark 的 Packet Details 面板中显示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
-- 为了方便管理，我们将所有字段存储在协议对象的 fields 表中
local fields = myapp_proto.fields

-- 定义头部字段
fields.magic = ProtoField.uint16("uap.magic","Magic", base.HEX)
fields.version = ProtoField.uint16("uap.version","Version", base.DEC)
fields.command = ProtoField.uint16("uap.commond", "CMD", base.HEX, {
    [0x01] = "UAP-SYN",
    [0x02] = "UAP-ACK",
    [0x03] = "UAP-HEART"
})

-- 定义数据部分字段
-- 注意：payload 字段的长度是动态的，我们在解析函数中处理
fields.payload = ProtoField.bytes("uap.body.data", "Body[raw]", base.NONE)

实现解析器主函数 (dissector)

这是脚本的核心逻辑。当 Wireshark 捕获到一个与我们协议关联的数据包时，这个函数就会被调用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
-- 语法：function 协议对象.dissector(tvb, pinfo, tree)
-- tvb: Testy Virtual Buffer，包含了数据包的原始字节。
-- pinfo: Packet Info，包含了数据包的元信息，如时间戳、源地址、目的地址等。
-- tree: Protocol Tree，用于在 Packet Details 面板中构建树形结构。
function myapp_proto.dissector(tvb, pinfo, tree)
    -- 1. 设置数据包的基本信息
    -- 将 Protocol 列设置为我们的协议名称
    pinfo.cols.protocol = myapp_proto.name
    -- 将 Info 列设置为更详细的描述，这里我们用命令名称
    local command_val = tvb(2, 1):uint() -- 先读取 command 值
    local command_str = fields.command.descriptions[command_val] or "Unknown"
    pinfo.cols.info = string.format("MyApp: %s (v%d)", command_str, tvb(1, 1):uint())

    -- 2. 构建 Packet Details 面板中的树形结构
    -- 添加一个主节点
    local subtree = tree:add(myapp_proto, tvb(), "My Application Protocol Data")

    -- 按照协议格式，依次添加各个字段
    -- 语法：subtree:add(字段定义, tvb切片)
    subtree:add(fields.magic, tvb(0, 2))
    subtree:add(fields.version, tvb(1, 1))
    subtree:add(fields.command, tvb(2, 1))
    subtree:add(fields.length, tvb(3, 2))

    -- 3. 处理变长的 Payload
    -- 从头部的 Length 字段获取总长度
    local total_length = tvb(3, 2):uint()
    -- 计算 payload 的长度：总长度 - 头部长度 (0+2 + 1 + 1 + 2 = 6 字节)
    local payload_length = total_length - 6

    -- 检查 payload 是否存在且长度合法
    if payload_length > 0 and tvb:len() >= total_length then
        -- 添加 payload 字段
        local payload_item = subtree:add(fields.payload, tvb(6, payload_length))

        -- 4. (可选) 根据 Command 字段解析 Payload
        if command_val == 0x01 then
            -- 如果是登录请求，我们假设 payload 是 "usernamepassword" 格式
            -- 这里简单地将其作为字符串显示
            payload_item:append_text(" (Username: " .. tvb(6, 8):string() .. ", Password: " .. tvb(14, 6):string() .. ")")
        elseif command_val == 0x02 then
            -- 如果是数据传输，可以有更复杂的解析逻辑
            payload_item:append_text(" (Data Content)")
        end
    end
end

将解析器注册到 Wireshark

此步骤用于告诉 Wireshark 什么时候应该使用我们的解析器。Wireshark 中有两种解析器：

  • Heuristic-dissector（启发式解析器），直接解析原始数据。
  • Post-dissector（后置解析器），会在标准解析器之后触发，依赖标准解析器解析出的协议字段。（比如 DNS 协议是依赖 tcp.port 为 53的前置解析结果）
1
2
3
4
5
6
--场景1：仅需要针对tcp 的 8085 端口情况进行解析，因此添加到"tcp.port"这个DissectorTable。
--local tcp_table = DissectorTable.get("tcp.port")
--tcp_table:add(8085, myapp_proto)

--场景2：需要针对所有的TCP数据进行解析，因此加入到 tcp 的启发式解析中
myapp_proto:register_heuristic("tcp", Dissector_UAP)

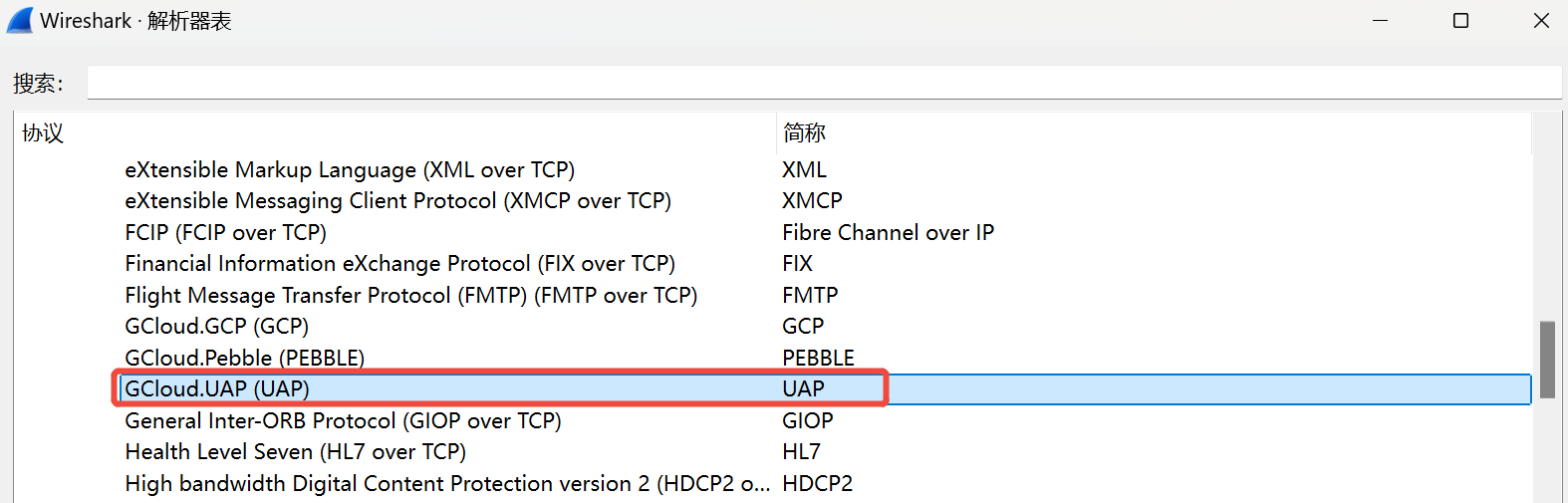

对于注册的解析器，可以在 Wireshark 解析器表中查看。

DissectortTables

部署与加载脚本

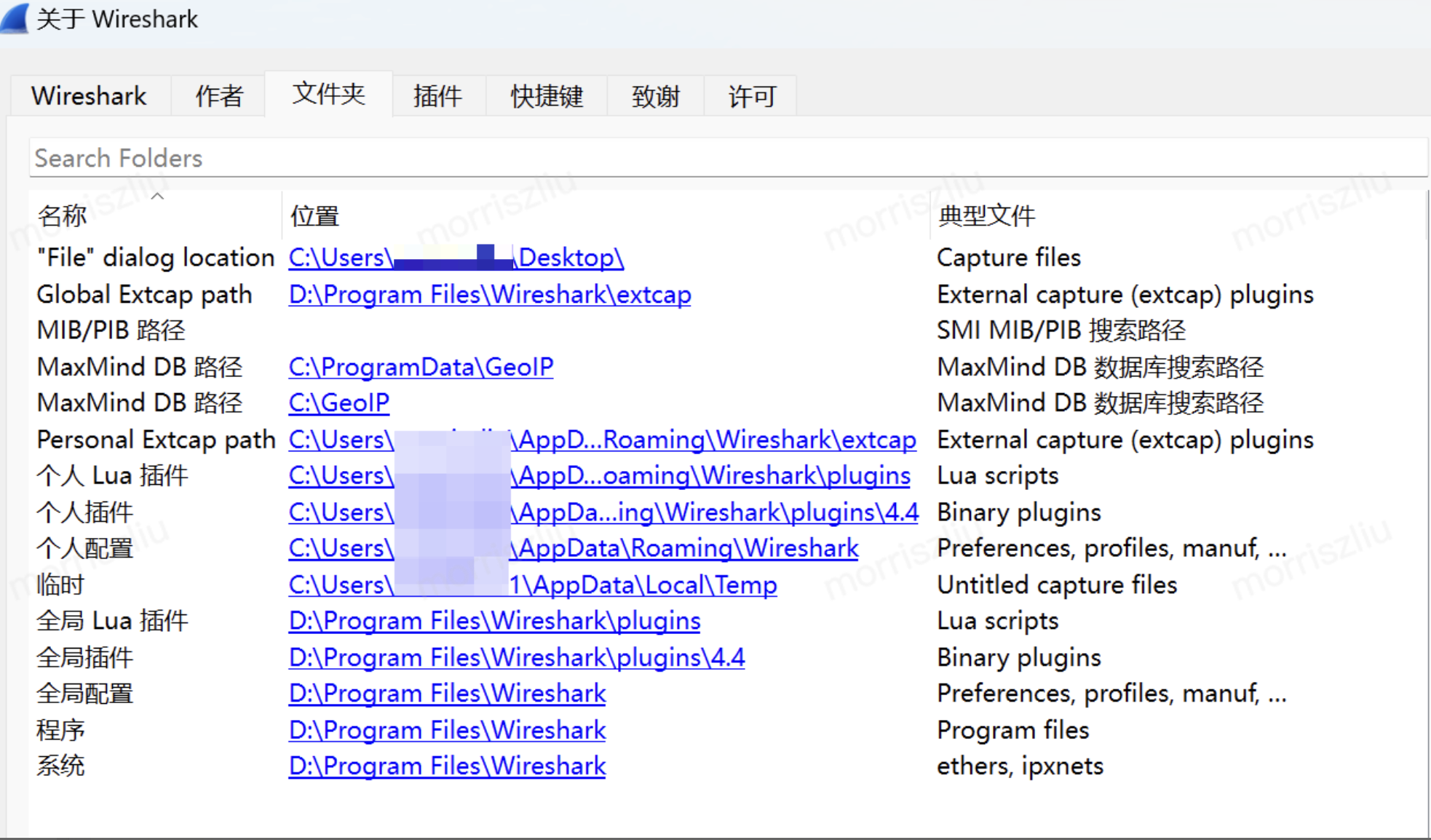

第三方的 lua 插件统一放置在 Wireshark 的 Lua 插件目录。可以通过在 Wireshark 中点击 帮助 -> 关于 Wireshark -> 文件夹 来找到这个目录，通常是：

  • Windows: C:\Program Files\Wireshark\lua\plugins 或 %APPDATA%\Wireshark\plugins
  • macOS: ~/Library/Application Support/Wireshark/plugins

wiresshark-about

放置完脚本后，点击工具 -> Lua -> 重新加载 Lua 脚本，即可完成私有协议解析器加载，如果当前分析的抓包文件中包含私有协议消息，则会直接在 wireshark 界面中展示出来。Wireshark 在启动时也会自动加载插件目录下的所有 .lua 文件。

注意：如果自定义协议解析器太多，或协议比较复杂，会影响抓包文件的加载速度，这时可以通过停用协议的方式暂停解析器加载，待抓包文件载入完成后，再根据需要启用对应解析器。

C++ 解析器插件

对于复杂的协议，尤其是涉及到加解密，或者 pb/tdr 等序列化算法时，使用 lua 开发需要重新实现相关算法，耗时耗力。这时就需要借助 Wireshark 的 C++ 层开发能力。

Wireshark 本身就是基于 C++ 开发，其代码也是开源的，官方文档也提供了 C++ API 实现解析器的相关说明，我们可以根据其 官网文档 Chapter 9. Packet Dissection 章节内容，实现私有协议解析器的开发。

但是在实践中我们发现，C++ 插件的开发，依赖 wireshark 项目中的很多接口符号，需要跟 wireshark 项目一起编译才行，导致我们必须额外熟悉并搭建 wireshark 项目的开发环境，极大提高了开发门槛。
经过探索尝试，发现可以通过以下方式绕开 wireshark 核心逻辑的编译，将开发重心重新转移到自定义解析器的实现上来。

解决头文件依赖、动态库链接等问题

获取头文件

Wireshark 代码是开源的，我们可以根据自己安装的版本，直接从 githlab 下载对应的源码，以获取到我们开发所需要的头文件。然后将头文件路径添加到我们的解析器开发工程（dll 动态库工程）中。

1
2
{path}\wireshark
{path}\wireshark\include

获取 glib2 头文件

由于 wireshark 的头文件存在 glib2 的引用，但这部分依赖不在源码中，因此，还要额外准备 glib2 头文件。
根据官网文档 5. Library Reference 章节，Wireshark Windows 平台所有的依赖库可以在 https://dev-libs.wireshark.org/windows/ 下载获得。

下载所需的 vcpkg-export 包：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
vcpkg-export-xxxxxxxx-x-x64-windows-ws
├── installed
│   ├── ...
│   └── x64-windows
│       ├── bin
│       │   ├── ...
│       │   ├── glib-2.0-0.dll
│       │   ├── glib-2.0-0.pdb
│       │   └── ...
│       ├── include
│       │   ├── ...
│       │   ├── glib-2.0
│       │   │   ├── ...
│       │   │   ├── glib.h
│       │   │   └── ...
│       │   └── ...
│       ├── lib
│       │   ├── ...
│       │   ├── glib-2.0
│       │   │   └── include
│       │   │       └── glibconfig.h
│       │   ├── glib-2.0.lib
│       │   └── ...
│       └── ...
└── ...

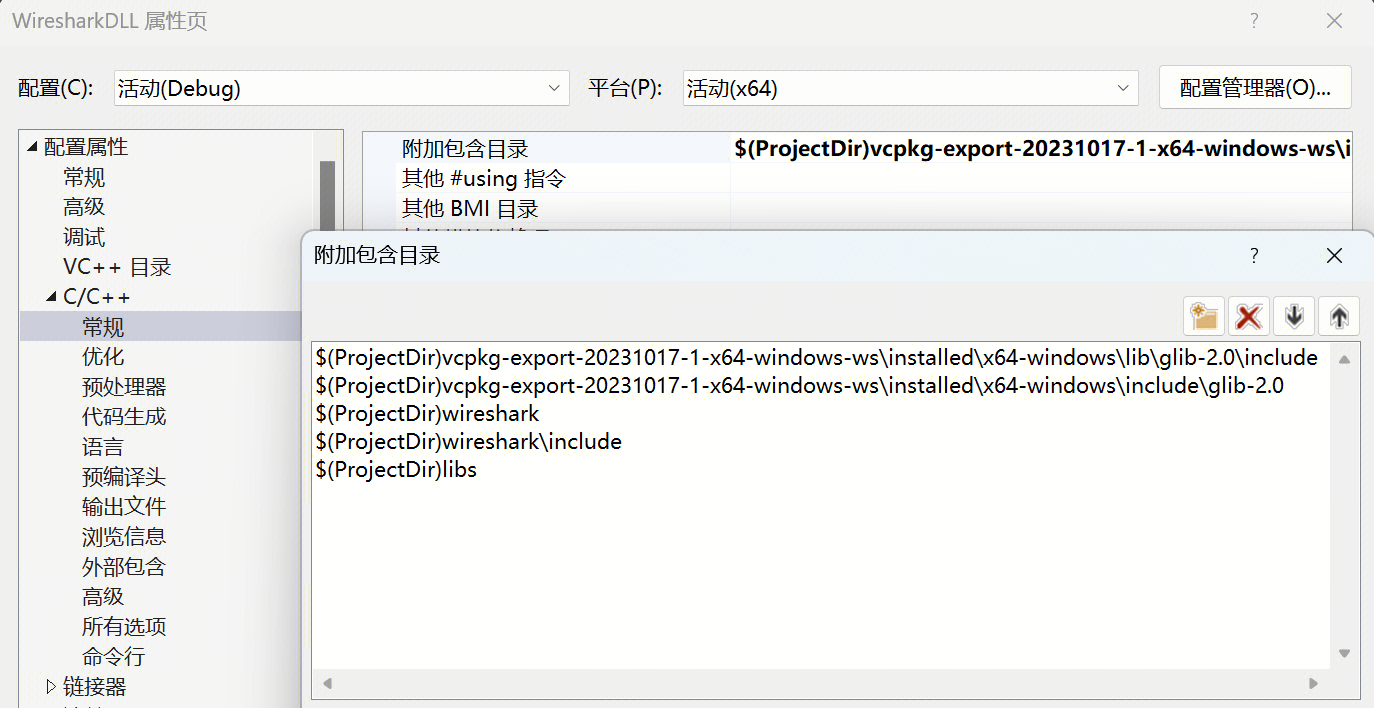

将 glib 的头文件路径添加到到我们的解析器开发工程（dll 动态库工程）中即可。

1
2
{path}\vcpkg-export-xxxxxxxx-x-x64-windows-ws\installed\x64-windows\lib\glib-2.0\include
{path}\vcpkg-export-xxxxxxxx-x-x64-windows-ws\installed\x64-windows\include\glib-2.0


链接 libwireshark.dll

配置好 Wireshark 和 glib 头文件，解决了代码的编译问题。但是，最终生成 dll 还是需要依赖链接 Wireshark 中的相关接口符号。

我们直接可以将自定义解码器源码合入 Wireshark 开源项目中，编译出带自定义解码器的完整 Wireshark 工具（exe）。但是，这样要搭建整个 Wireshark 编译环境，比较麻烦。而且，不利于自定义解码器的共享，每个人都需要安装带特定解码器的 Wireshark 版本才行。

我们安装的公版 Wireshark 已经带了 libwireshark.dll，通过反编译工具可以查到开发解析器需要使用的 api 符号都未隐藏，如果解析器开发工程能直接链接使用，就可以生成独立的自定义解码器插件（dll），方便在任何版本的 wireshark 中直接使用。

所以，问题的关键变为如何使用 Wireshark 中不带 .lib 的 libwireshark.dll。

  1. 手动编写 libwireshark.def 定义需要导出的函数。（wireshark 的导出函数，使用 WS_DLL_PUBLIC 宏标记 ）
1
2
3
4
EXPORTS
tvb_address_to_str
tvb_address_var_to_str
...
  1. 使用 dumpbin.exe 查看 libwireshark.dll 是32位还是64位。
    1
    2
    3
    # C:\Program Files (x86)\Microsoft Visual Studio\2019\Professional\VC\Tools\MSVC\14.16.27023\bin\HostX64\x64

     .\dumpbin.exe /headers libwireshark.dll
  2. 使用 lib.exe 从 .def 生成 libwireshark.lib
    1
    2
    3
    # C:\Program Files (x86)\Microsoft Visual Studio\2019\Professional\VC\Tools\MSVC\14.16.27023\bin\HostX64\x64

     .\lib.exe /def:libwireshark.def /machine:x64 /out:libwireshark.lib

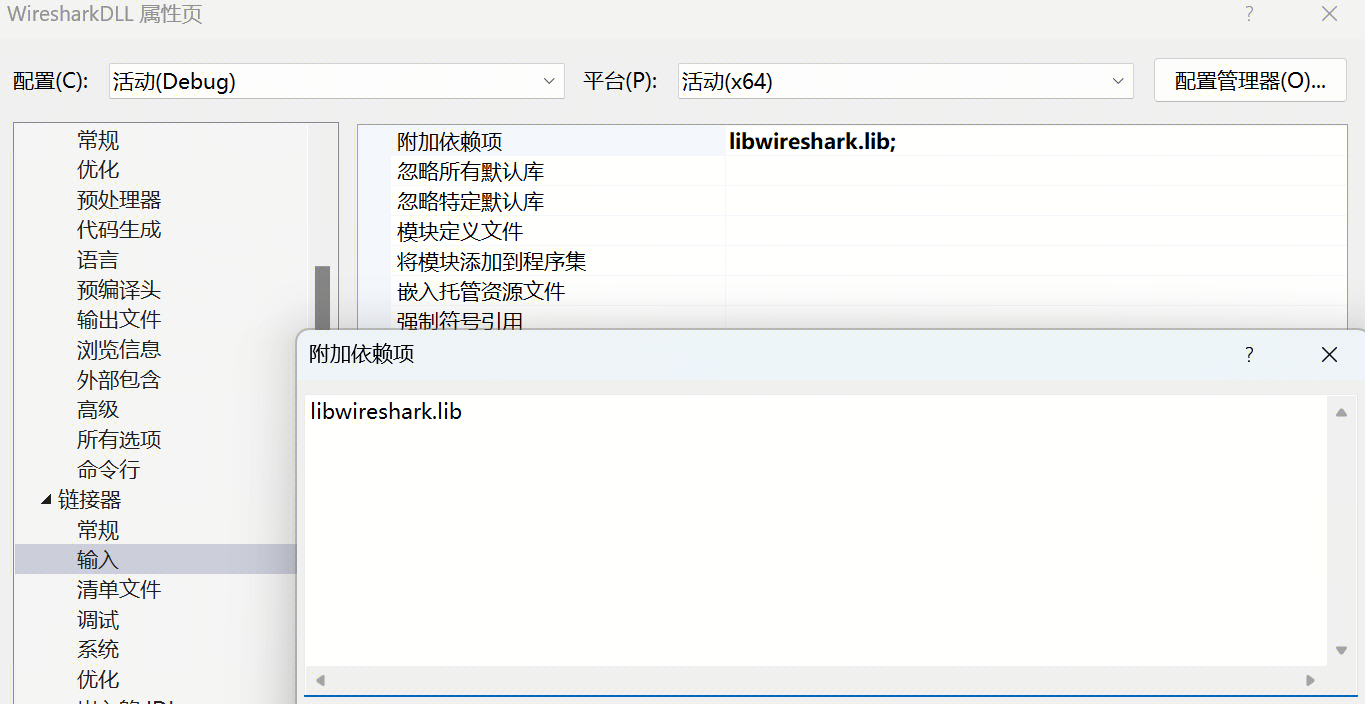

有了 libwireshark.lib，就可以在 vs 中直接链接 libwireshark.dll 了。

wireshark-win-lib

解析器开发

C++ 解析器的开发逻辑基本同 lua 一致，基本上将对应 lua api 替换为 c++ api 即可。

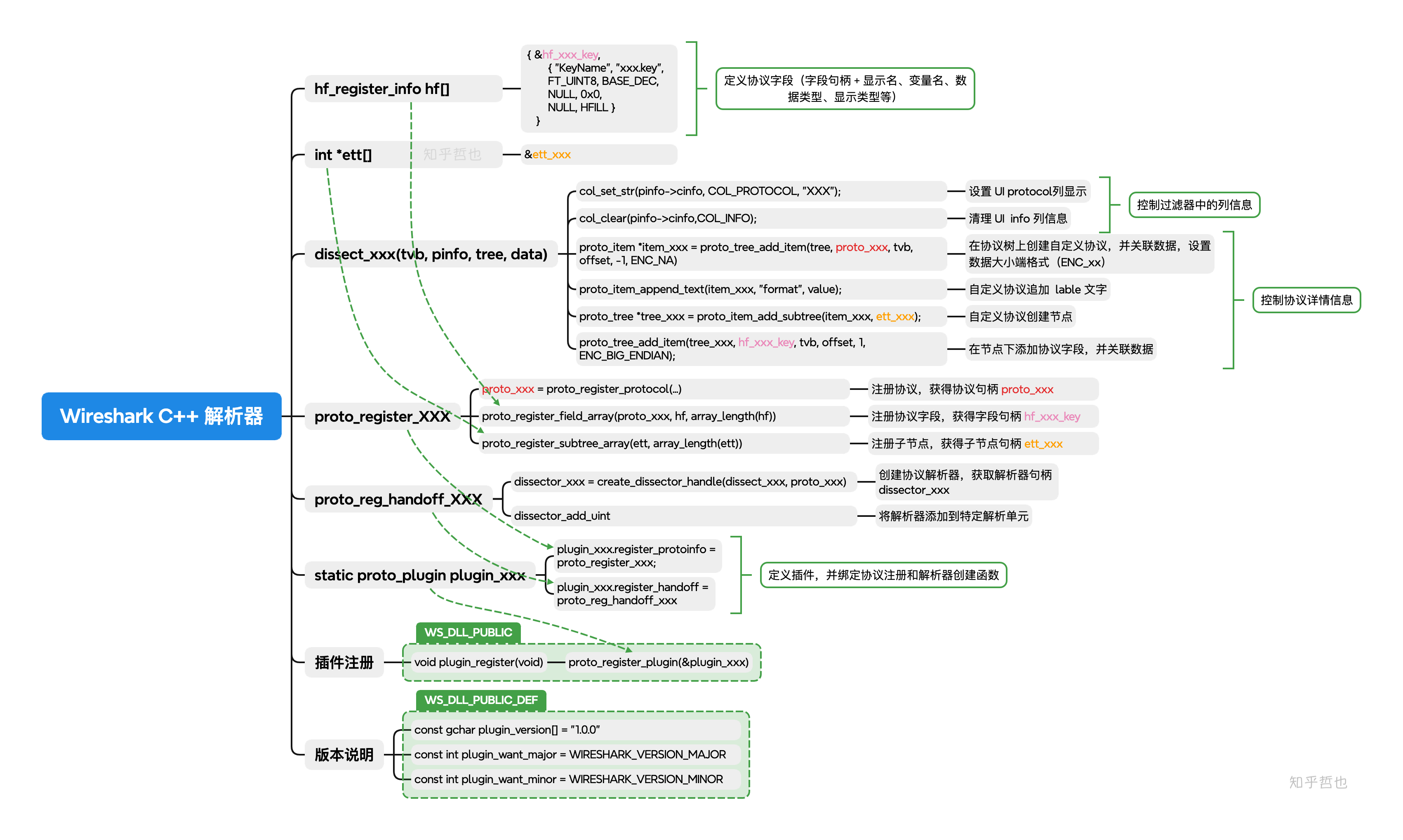

核心 API

Wireshark-CPP-DissectorAPI

主要逻辑

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88

void proto_register_uap(void) {
    static gint* ett[] = {
        & ett_uap,
        & ett_uap_syn,
        & ett_uap_ack,
        & ett_uap_heartbeat,
        & ett_uap_cstop,
        & ett_uap_sstop,
        & ett_uap_data
    };
    proto_register_subtree_array(ett, array_length(ett));

   // 协议定义
    proto_uap = proto_register_protocol(
        "GCloud UAP Protocol",    // 名称
        "UAP",                    // 简短名称
        "uap"                     // 过滤器名称
    );

    // 注册字段
    proto_register_field_array(proto_uap, hf_uap_fields, array_length(hf_uap_fields));
    //...
}

void proto_reg_handoff_uap(void) {
    dissector_handle_t uap_handle = create_dissector_handle(dissect_uap_packet, proto_uap);
    //dissector_add_uint("tcp.port", 40926, uap_handle); // 添加TCP端口
    // 注册所有TCP端口
    // 将范围添加到解码器表中
    dissector_add_uint_range_with_preference("tcp.port", "1-65535", uap_handle);
}

static int dissect_uap_packet(tvbuff_t* tvb, packet_info* pinfo, proto_tree* tree) {
    // 确保数据包长度足够
    if (tvb_captured_length(tvb) < 14) return 0;

    // 验证 identifier
    if (tvb_get_guint16(tvb, 0, ENC_BIG_ENDIAN)  != 0x????) return 0;

    col_set_str(pinfo->cinfo, COL_PROTOCOL, "GCloud-UAP");

    ...
    guint16 headlen = tvb_get_ntohs(tvb, 8);
    guint32 bodylen = tvb_get_ntohl(tvb, 10);

    // 创建协议树
    proto_item* item = proto_tree_add_item(tree, proto_uap, tvb, 0, -1, ENC_NA);
    proto_tree * uap_tree = proto_item_add_subtree(item, ett_uap);
    proto_item_append_text(uap_tree, ", HeadLen: %u", headlen);
    proto_item_append_text(uap_tree, ", BodyLen: %u", bodylen);


    // 添加字段到协议树
    proto_tree_add_item(uap_tree, hf_uap_magic, tvb, 0, 2, ENC_BIG_ENDIAN);
    proto_tree_add_item(uap_tree, hf_uap_headlen, tvb, 8, 2, ENC_BIG_ENDIAN);
    proto_tree_add_item(uap_tree, hf_uap_bodylen, tvb, 10, 4, ENC_BIG_ENDIAN);

    //调用相应的解剖函数
    switch (cmd) {
    case 0x1024:
        return dissect_uap_syn_head(tvb, pinfo, uap_tree);
    case 0x1024:
        return dissect_uap_ack_head(tvb, pinfo, uap_tree);
    case 0x1024:
        return dissect_uap_heartbeat(tvb, pinfo, uap_tree);
    case 0x1024:
        return dissect_uap_cstop(tvb, pinfo, uap_tree);
    case 0x1024:
        return dissect_uap_sstop(tvb, pinfo, uap_tree);
    case 0x1024:
    case 0x1024:
        return dissect_uap_data(tvb, pinfo, uap_tree);
    default:
        break;
    }

    return tvb_captured_length(tvb);
}

// 插件注册
void plugin_register(void) {
    static proto_plugin plug;

    plug.register_protoinfo = proto_register_uap;
    plug.register_handoff = proto_reg_handoff_uap;
    proto_register_plugin(&plug);
}

编译与部署

将编译生成的 dll 放在 Wireshark 的安装目录即可。

lua 与 C++ 插件方案对比

维度 C++ 原生插件 Lua 脚本插件
性能 高（直接调用核心 API） 中（脚本解释执行）
开发效率 低（需配置环境、编译） 高（无编译、实时生效）
复杂度支持 支持复杂协议（加密、嵌套） 适合简单协议
部署成本 需分发动态库，与wireshark版本耦合性强 仅需分发脚本文件，兼容性强

C++ 与 Lua 交互（混合方案）

C++ 方案由于涉及到 Wireshark 接口导出、新的 API 用法学习，成本会相对比较高。
通常我们会采用折中的方案，即 “Lua 调用 C++” 的混合方案：用 C++ 实现核心解析逻辑，暴露接口给 Lua，兼顾灵活性与性能。

  • Lua 层：注册 Wireshark 解析器，具体协议执行调用 C++ 注册的函数，处理复杂逻辑后继续解析。
  • C++ 层：编写函数（如 decrypt_payload 解密载荷），用 lua_register 注册到 Lua 环境。

这样，C++ 层开发时，只需要引入 lua 开发环境及自身逻辑所需要的依赖，大大降低了开发成本。
